应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等在允许电压下不导电的材料的耐电弧性能评定一般适用于固体在允许电压下不导电的材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试.

  在现代电力工业、电子制造以及新能源领域，绝缘材料的可靠性必然的联系到电气设备的安全运行周期与常规使用的寿命。当高压电器开关在分合闸瞬间，触头间产生的电弧若转移至周围的固体绝缘介质表面，极易引发碳化漏电通道，进而导致绝缘失效甚至引发严重事故。因此，对固体电工在允许电压下不导电的材料进行耐电弧性能测试，是材料研发、质量控制以及产品准入环节中不可或缺的一项关键检测。绝缘材料自动耐电弧试验仪BDH-20KV正是基于这一严苛的检测需求而设计的专业设备。该仪器深度融合了高压发生技术、高精度电流控制与智能化触控系统，能够严格按照国内外主流标准，自动执行高压小电流间歇耐电弧与连续电弧试验。

  随着特高压输电、新能源汽车以及5G通信基站等新兴产业的快速发展，对电气绝缘系统的要求已从单纯的介电强度延伸至抗电弧碳化能力。在电机、电器和家用电器的制造过程中，大量使用了塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质。这些材料在长期服役过程中，不可避免地会面临电晕放电或电弧冲击的考验。

  耐电弧性能是指绝缘材料表面在受到高压电弧作用时，抵抗碳化、漏电并形成导电通道的能力。若材料的耐电弧性能不佳，电弧产生的高温会迅速使有机物分解碳化，碳化物作为导体将破坏原有的绝缘性能，导致设备短路。为了量化这一指标，国际电工委员会（IEC）、美国材料与试验协会（ASTM）以及我国国家标准化管理委员会均制定了相应的试验方法。绝缘材料自动耐电弧试验仪BDH-20KV的设计初衷，就是为了解决传统手动耐电弧测试中存在的升压不稳、计时不准、电弧通断控制粗糙等痛点，通过全自动化控制，确保每一组测试数据都能真实反映材料的极限耐受能力，从而为电工用塑料、树脂胶和绝缘漆等产品的配方改良与工艺优化提供科学依据。

  绝缘材料自动耐电弧试验仪BDH-20KV在研发与标定过程中，全面对标了多项国内外权威标准，确保了测试结果的通用性与合规性。

  首先是GB/T 1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》。这是我国在该领域的核心标准，详细规定了试验设备、电极规格、试验程序以及结果评定方法。BDH-20KV严格按照该标准要求的电压梯度与电流等级进行电路设计。

  其次是国际标准IEC 61621《固体绝缘材料耐高压电弧的试验方法》，该标准在欧洲及全球贸易中具有较高的认可度。同时，设备还兼容ASTM D495标准，这是北美地区广泛采用的干式耐电弧测试规范。此外，仪器同样适用于JEC 149以及UL 746A等试验方法，后者在阻燃材料及灼热丝相关测试中常被引用。这种多标准兼容的设计理念，使得BDH-20KV不仅能服务于国内的第三方检测机构与质检中心，也能满足出口型制造企业对产品进行国际认证的检测需求，有效避免了因标准差异导致的重复测试与资源浪费。

  耐电弧测试的本质是利用高压在小电流条件下产生的电弧能量轰击试样表面，观察材料表面的物理化学变化。BDH-20KV采用的是高压小电流法，其基本原理是通过高压变压器产生最高20KV的交流电压，施加于两个特定的电极之间，电极下方压放着待测的绝缘材料试样。

  在试验初始阶段，仪器输出较高的电压但限制电流在较低水平（如10mA），并以间歇方式通断电弧。这种间歇电弧能够模拟实际工况中开关触点频繁动作产生的瞬态电弧。随着试验进程的推进，系统会按照预设的程序阶梯式地增加电流（如从10mA逐步升至20mA、30mA直至40mA），同时调整通断比或转为连续电弧。在这个过程中，高压电弧持续烧灼试样表面，有机材料会逐渐碳化，无机材料可能出现熔融或龟裂。当试样表面形成明显的导电通道，或者电弧持续燃烧至设定的最大时间而材料仍未击穿时，试验终止。仪器记录下从起弧到失效的时间，即为该材料的耐电弧时间，时间越长，表明材料的耐电弧性能越优。

  为了科学地评估材料在不同能量密度下的耐受表现，标准方法将整个耐电弧试验划分为若干个连续的阶段。BDH-20KV通过内置的微处理器程序，能够自动执行这一复杂的阶段跃迁过程。整个试验过程由七个阶段组成，总历时可达420秒。第一阶段为1/8-10，此时电弧电流设定为10毫安，采用1/4秒通电、7/4秒断电的脉冲模式，该阶段持续60秒，累计试验时间为60秒。第二阶段为1/4-10，电流仍为10毫安，但通电时间比例有所增加，同样持续60秒，累计时间达到120秒。第三阶段为1/2-10，电流10毫安，通电时间进一步延长，持续60秒后累计时间达180秒。

  经过前三阶段的间歇电弧预处理后，试验进入连续电弧阶段。第四阶段为10毫安连续电弧，持续60秒，累计240秒。第五阶段电流提升至20毫安并连续导通，持续60秒，累计300秒。第六阶段电流升至30毫安，持续60秒，累计360秒。第七阶段也是破坏力最强的阶段，电流达到40毫安，持续60秒，累计时间达到420秒。这种逐级加压、逐步增加能量的设计，能够细致地区分出不同材料在电弧侵蚀初期的抵抗能力以及在强电弧下的失效临界点。BDH-20KV的自动化控制系统确保了每个阶段的电流值、通断时间以及持续时间都严格符合标准规定，避免了人工操作带来的时序误差。

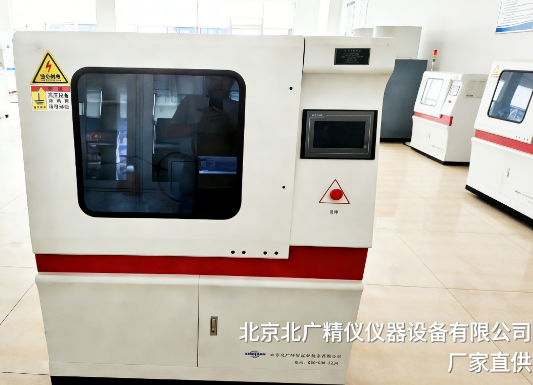

  BDH-20KV的主机采用一体化立式机柜设计，内部集成了高压发生单元、控制电路、操作面板以及安全联锁装置。高压发生系统是整机的核心，它由调压器、升压变压器、测量分压器以及保护电路组成。输入电压为交流220伏，通过容量为2千伏安的调压模块，将电压输送至高压变压器的初级绕组。高压变压器采用优质铁芯与高强度绝缘绕组，能够将电压连续升高至0至20千伏的范围。

  试验电压的控制误差优于百分之二，这意味着在全量程范围内，实际输出电压与目标设定值的偏差被严格限制在极小范围内，保证了测试条件的准确性。为了满足不同试验方法对电压波形的要求，高压发生器输出的是正弦交流电压，波形畸变小，确保了电弧能量的稳定性。此外，系统还配备了过流保护与短路保护功能。当试样发生意外击穿导致电流瞬间剧增，或外部线路出现短路故障时，保护电路会在毫秒级时间内切断高压输出，防止变压器烧毁或引发火灾事故。这种硬件级的保护机制为实验室的长期安全运行提供了坚实保障。

  电极是与试样直接接触并产生电弧的关键部件，其材质、尺寸与安装角度对试验结果有着决定性影响。BDH-20KV标配了两套不同类型的试验电极，以适应不同的测试场景与标准要求。

  第一套为不锈钢板状电极，尺寸规格为25.4毫米乘以12.7毫米乘以0.15毫米。这种片状电极通常用于需要大面积接触或特定电场分布的测试场合，不锈钢材质具有良好的耐高温抗氧化性能，能够在电弧高温下保持形状稳定。第二套为钨钢电极，尺寸为直径2.4毫米、长度70毫米。钨钢（硬质合金）具有极高的熔点、硬度与耐电弧烧蚀性，是产生稳定高压电弧的理想材料。在试验过程中，两根钨钢电极以110度的夹角固定在电极架上，电极尖端相距数毫米，试样置于电极下方。

  电极对试样的压力也是一个重要的控制参数，BDH-20KV将电流对试验压力精确设定为0.5牛正负0.05牛。这个压力值通过电极自身的重量（50克）以及配重系统来实现。合适的压力既能保证电极与试样表面良好接触，防止接触电阻过大引起异常发热，又不会因为压力过大而损伤试样表面或改变材料的物理状态。电极重量设计为50克，配合精密的机械导向结构，确保每次试验的压力条件高度一致，提升了数据的重复性。

  在耐电弧试验中，电流的准确度和通断时间的精确性是评判设备性能的关键指标。BDH-20KV提供了10毫安、20毫安、30毫安、40毫安四档可选试验电流，覆盖了标准规定的全部阶梯等级。电流控制精度优于正负百分之十，电流测试精度优于正负百分之一点五。如此高的测量精度得益于设备内部采用的高精度采样电阻与16位模数转换芯片。系统实时监测回路中的电流值，并通过闭环反馈动态调整调压器的输出，确保即使在电网电压波动或负载阻抗变化的工况下，电弧电流依然稳定在设定范围内。

  电弧通断时间误差小于5毫秒，这一指标对于间歇电弧阶段尤为重要。在1/8-10、1/4-10和1/2-10阶段，电弧的通断由高速晶闸管或继电器阵列控制，微处理器以毫秒级的时钟节拍发出触发信号。小于5毫秒的误差意味着在长达数分钟的间歇周期内，通断时间的总累积误差被控制在极低水平，从而保证了材料所受电弧能量与标准规定的理论值高度吻合。这种精确的时序控制是传统机械定时器无法企及的，也是BDH-20KV实现全自动化的核心技术优势之一。

  BDH-20KV配备了高灵敏度的触摸屏作为人机交互界面。操作人员可以通过图形化菜单轻松设置试验参数，如选择试验方法（间歇电弧或连续电弧）、设定电流档位、调整试验电压等。触摸屏实时显示当前的试验电压、回路电流、已运行时间以及试验阶段等信息，数据刷新率高，界面直观易懂。

  除了硬件保护外，仪器还内置了多重软件误操作保护机制。例如，若操作人员未正确关闭安全门便启动试验，软件会立即拦截并发出警报，防止高压电击事故。如果系统检测到电极未安装到位或试样尺寸不符，也会提示错误代码，禁止高压输出。这种软硬件结合的多重防护策略，最大程度地降低了人为疏忽带来的安全隐患。此外，软件还具备试验数据的存储与查询功能，用户可以将每次测试的条件与结果保存在内部存储器中，便于后续的统计分析或出具检测报告。

  以下为该型号试验仪的核心性能指标，所列数据均严格依照原厂技术规格书整理，未做任何改动，供工程技术人员在设备选型与验收时直接引用。

  耐电弧试验涉及高达两万伏的电压，安全防护是设备设计中不可忽视的重中之重。BDH-20KV采用了封闭式试验舱设计，舱门装有电磁安全联锁开关。当试验正在进行时，安全门如果被强行打开，系统会瞬间切断高压发生器的输入电源，并通过放电棒对高压电容进行快速泄能。放电棒采用树脂式绝缘设计，放电电阻值经过精确计算，既能快速释放残余电荷，又不会产生过大的放电火花。

  此外，设备还设有独立的紧急停止按钮，安装在操作面板显眼位置。遇到任何突发异常情况，操作人员只需按下急停按钮，所有高压输出立即中断，系统进入安全锁定状态。这些防护措施共同构建了一个多层次的安全防护网，确保操作人员在频繁更换试样、观察电弧现象时的绝对安全。

  获得准确耐电弧数据的前提是规范的试样制备。根据GB/T 1411-2002的要求，固体绝缘材料试样通常为长方形平板，厚度一般在2毫米至5毫米之间，表面应平整光滑，无气泡、裂纹等缺陷。对于塑料、树脂胶等材料，可采用注塑或模压成型；对于云母、陶瓷等脆性材料，需进行精密研磨与切割。

  在安装试样时，首先确保设备处于断电状态，拉开安全门，将试样平放在试验舱内的绝缘台面上。调整电极架的位置，使钨钢电极的尖端恰好接触试样表面中心区域，且两根电极之间的夹角为110度。轻轻放下电极，利用50克的自重产生0.5牛的接触压力。确认电极与试样接触良好后，关闭安全门，在触摸屏上设定试验参数，即可启动自动测试。试验结束后，设备会自动降压并报警提示，此时方可开门取出试样，观察并记录试样表面的碳化情况、裂纹深度或穿孔现象。

  由于高压发生单元内部存在分布电容，即使在切断输入电源后，高压端仍可能残留较高的静电电荷。因此，每次试验结束后，必须使用配套的放电棒进行人工放电。操作时，操作人员应佩戴绝缘手套，单手握持放电棒的绝缘柄，先将放电端的接地夹可靠连接在设备接地端子上，然后将放电探针缓慢靠近高压输出端或电极尖端。当听到“啪”的放电声或看到电弧闪光时，表明残余电荷正在泄放。保持接触数秒后，再移开放电棒。重复此过程两到三次，确保电容中的电能完全释放。树脂式放电棒具有良好的绝缘性能与机械强度，能有效防止放电过程中发生反击穿或握持端漏电，是实验室必备的安全工具。

  为了保证BDH-20KV长期运行的稳定性与测试精度，必须建立严格的日常维护与校准制度。日常维护主要包括：定期清洁试验舱内部，清除试样燃烧产生的碳粉与烟尘，防止碳粒堆积导致爬电；检查电极尖端磨损情况，若钨钢电极因长期电弧烧蚀而变钝或变形，应及时更换新电极，以保证电场分布的准确性；检查高压连接线的绝缘层有无老化龟裂，确保安全可靠。

  周期性校准方面，建议每年至少进行一次全面计量检定。校准项目包括：使用标准高压分压器测量输出电压的实际值，验证其是否在优于百分之二的误差范围内；使用标准电流传感器串联在回路中，检查各档位电流的输出精度与测试精度；利用高精度计时器测量电弧通断时间，确认误差小于5毫秒。校准记录应妥善存档，作为实验室质量管理体系审核的重要依据。

  电机和电器产品中广泛使用着各种绝缘结构件，如槽楔、垫圈、绑扎带等。这些部件在电机启动、过载或短路时，可能遭受电弧的冲击。电机制造商利用BDH-20KV对新型绝缘材料的耐电弧性能进行筛选，确保选用的材料能够承受实际运行中的电应力。例如，在变频电机中，由于IGBT逆变器产生的高频过电压，绝缘材料承受的电晕腐蚀加剧，通过耐电弧测试可以评估不同树脂体系或纳米改性材料对电弧的抵抗能力，从而指导材料供应商调整配方，开发出更适应苛刻工况的新型绝缘材料。

  现代家用电器如空调、冰箱、洗衣机等，其内部电路板、继电器及接线端子对绝缘安全要求极高。消费电子产品如智能手机、笔记本电脑的锂电池保护板，也需要具备良好的耐电弧性能以防止短路起火。家电企业的质量检测部门通常会配置BDH-20KV，对 incoming 的绝缘零部件进行批次抽检。通过模拟产品在潮湿、污秽或电气过载等极端条件下的电弧现象，验证材料是否会在电弧作用下迅速碳化并引发火灾隐患。这不仅有助于企业把控供应链质量，也为产品通过CCC、UL等安全认证提供了关键数据支持。

  风力发电、光伏发电以及电动汽车充电桩等新能源设施，长期处于户外复杂环境中，绝缘材料易受雷击、污闪等因素影响而产生电弧。电力工程公司在选材时，会重点关注复合材料绝缘子、电缆终端头、环氧树脂浇注件的耐电弧性能。BDH-20KV能够提供高达40毫安的连续大电流电弧，模拟强烈的电弧放电过程，评估这些关键部件在极端电气故障下的生存能力。例如，在光伏逆变器中，直流侧电弧故障是引发火灾的主要原因之一，通过使用耐电弧试验仪对逆变器的塑料外壳材料来测试，可以推动厂商采用具有自熄性和高耐电弧性的工程塑料，提升整个光伏系统的防火安全性。

  在实际使用过程中，若设备出现高压无法升起的情况，首先应检查输入电源是否正常，空气开关是否跳闸；其次检查安全门是否关严，联锁开关是否动作；再者查看触摸屏是否有报警信息提示，如过流保护启动等。若电弧不稳定或频繁熄灭，可能是电极间距过大、试样表面不洁或环境湿度太高所致，需清洁电极并调整环境温湿度。若电流显示值偏差较大，应使用标准电流表进行比对，必要时重新校准电流传感器或更换采样电阻。对于软件系统偶尔出现的死机现象，可尝试重启设备，若问题依旧，则需联系专业技术人员进行底层程序修复。

  随着材料科学与电力电子技术的不断进步，耐电弧测试技术也在向着更高自动化、更智能化的方向发展。未来，在允许电压下不导电的材料自动耐电弧试验仪将不仅仅是一立的检测设备，而将融入工业互联网体系，实现远程监控、数据共享与云端分析。例如，通过集成高清摄像模块，自动记录试样表面从起弧到击穿的全过程，并利用图像识别技术分析碳化面积与深度；通过引入人工智能算法，根据历史大数据预测新材料的耐电弧等级，减少试验次数。同时，为适应新型宽禁带半导体器件带来的更高电压等级测试需求，试验仪的最高输出电压也可能从20KV向更高等级拓展。BDH-20KV作为当前市场上的成熟机型，其稳定的高压控制技术与完善的防护体系，为下一代智能耐电弧测试系统的研发奠定了坚实的基础。

  在允许电压下不导电的材料自动耐电弧试验仪BDH-20KV凭借其符合多国标准的设计、精确的高压小电流控制、可靠的电极系统以及全面的安全防护，已经成为电工材料检测领域不可或缺的重要工具。从电机电器的绝缘评定到新能源材料的性能筛选，该设备为科研人员和质量控制工程师提供了一个稳定、高效的测试平台。通过本文的详细解读，希望能够帮助读者更深入地理解耐电弧测试的技术内涵与操作要点，从而在实际工作中更好地发挥该仪器的价值，共同推动我国电气在允许电压下不导电的材料行业的技术进步与质量提升。
